商品信息
基本参数
- 产地江苏
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌苏州诺曼比尔材料科技有限公司
- 型号NB380M
- 工艺用途其他
- 传热方式其他
- 炉内气氛真空气氛
- 热工制度其他
- 炉型结构其他
- 输送形式其他
- 控制形式计算机仿真控制炉
- 主要用途工业电炉
- 产品认证CE
- 最大电压380V
- 功率58KW
- 产地中国苏州
产品简介：
产品详情：NB380M型真空炉技术参数

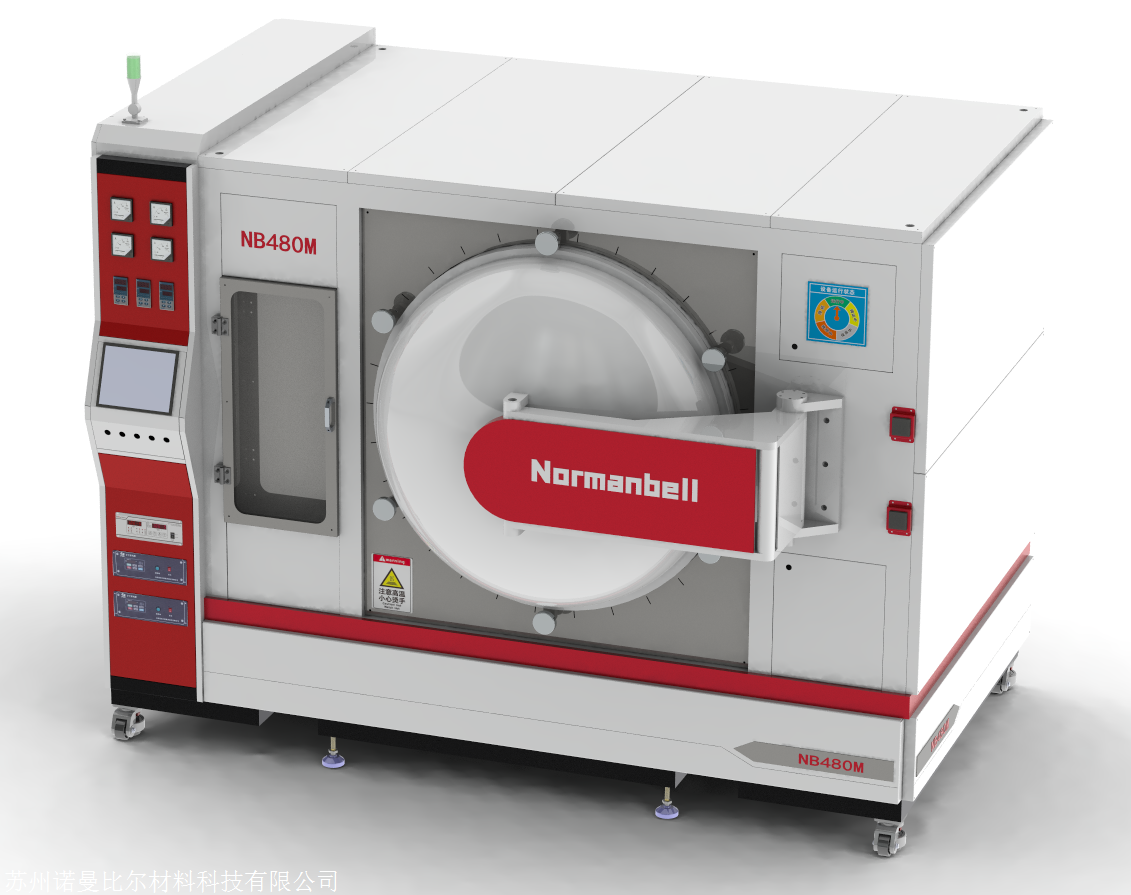

（设计参考图）
1.设备使用
该设备主要用于高真空热处理的金属材料。主要应用行业和过程：高真空热处理用于3d打印金属铸件和合金材料；诊疗记忆合金产品；
2.主要参数
1.炉体结构：卧式，单室，炉体和炉门采用双水冷，前门结构。由炉体，加热室，真空系统，充气系统，水冷却系统，电控和供电系统构成。同时，该设备可以装设氧分仪来实时监控熔炉中的氧气含量。
2.极限温度：1300℃
3.工作区尺寸：500*300*300
3.设备总功率：50KW（包括加热系统，真空机组，冰箱）
4.电源频率：50hz
5.电源电压：三相380v（±10v）
6.建筑面积：约5m2
3.加热系统
1.加热功率：45KW
2.加热元件：钼片
3.保温组件：钼+不锈钢
4.温度测量：N型热电偶
5.温控精度：±1℃
6.加热速度MAX：从室温到1000℃，少于90min（空炉）
7.加热室：采用圆柱形加热室结构。隔热罩采用多层钼结构，各层之间采用优质的99刚玉陶瓷。加热元件是钼片。钼片均匀地裹在隔热罩上，以达到不错的温度均匀性，使用寿命长，隔热性能好，真空除气量很小。外框由不锈钢（310s）板材制成，并焊接有多个加强筋保证不变形。
8.加热控制：采用PID智能温控模块设计，可编者30段加热曲线，储存20组工艺公式，并结合PLC实现自动报警保护功用，如过压，超温，过流等。液晶触摸屏显示操作，具操作简便，功用有力，稳定性好等优点。
四，真空系统
1.真空配置：one复合分子泵FB-1600和one旋片机械泵BSV-60
2.极限真空度：≤8.0*10-5pa（空载，冷态，纯净）；
3.工作真空度：≤6.67*10-3pa
4.真空测量：复合真空计ZDF5227
测量范围1.0*105〜1.0*10-5pa
5.真空单元功率：4KW
6，可实时监控设备运行中炉内温度及真空曲线图；
7.优点：效率高，无污染，能耗低，噪声低。
5.空气系统（可选）
保护氛围：高纯氩气，充气压力≤10kpa。手动球阀，电磁阀，泄压阀，排气阀，316l不锈钢管道，压力传感器，电接点压力表。设备冷却时，可以在低温阶段充满惰性气体以实现加快冷却。当充气压力达到上限设定点时，可以自动终止充气，当压力小于下限设定点时可以自动排出压力，一本说明书，用于高温断水保护。
6.水冷系统：
真空炉炉体，炉门，真空设备，水冷电极都需冷却水。该系统由主供水管分派到每个冷却部分，采用密闭水循环系统，每个电极冷却均配有流水观察者，负责人上装有水压报警系统，进水口有一个支系连通到自来水管，防范停电时紧急使用。
7.安全系统：
安全系统包括：停水，超温，过电流加热，旋片泵，分子泵，该设备有着自检，故障自确诊，自动保护，以防误操作等功用，并具备不错的声响和灯光警报提示和相应的联锁和联锁保护。
8.设备安装及运行条件：
1.环境条件
1）环境温度：-15－45℃
2）海拔：≤2000m
3）环境相对湿度：≤75％
2.电源条件
1）额定电压：三相380v（±10v）
2）额定频率：50hz
3）整机功率分配：≥40kw
3.水冷却条件
1）水压：0.2〜0.4mpa
2）进水温度：≤15℃
3）水流量：≥5m3/h
4）水质要求：无沉淀，无杂质的软水，电阻率≥1m（ω·mm2/m），PH≈7。该产品需连续供应冷却水，以满足运行中的要求。为了保证该产品的安全，买方须要打算自己的应急水源，并且在电源故障的情形下依然有冷却水供应。
4.煤气
1）氩气：用于保护氛围的纯度≥99.999％，0.2〜0.4mpa;
2）压缩空气：用于启动设备的驱动气源，压力为0.3〜0.6mpa的清洁气体，无油和水。
九，随货信息：
1.1份平面图和轮廓尺寸
2.1份基本状况图和动态状况图
3.设备总图1份
4.1份电气控制系统原理图和接线图
5.一份使用说明书，操作，维护和保养手册
6.所有设备配套仪器，仪器说明书1本
10.保修期：
1.保修时限为双方指定的接纳代表签字接纳报告之日起12个月，或产品抵达买方现场之日起13个月，以最早抵达时间为准。
2.易损构件，例如热电偶，真空计，加热元件，保险丝，密封件，包装，垫圈，润滑剂，有机溶剂，不在保修范围内。
3.供应商对由于组件自然损坏而造成的损失不负义务，对由于买方操作失当造成的损害不肩负任何义务，并且买方变动设备的使用或处置失当的材料，以及使用供应商未提供的硬件。由软件或软件引起的损坏不肩负义务；与供应商无关的其他影响所造成的损坏不包括在供应商的义务范围内。
4.严苛执行国家有关产品质量要求，易损件和终身维护除外（维护合乎公司的有关规定或协商）。
5.在接到买家的设备故障知会后，供应商将在4个小时内通过对讲机恢复，并在48个小时内现场化解疑问。
